Capteur d’image : Capteur CMOS à plaque unique de type 1/2,3 (1/2,3″) Nombre de pixels effectifs : Environ 8,29 millions de pixels (3840 x 2160 à 23,98/25/29,97 Hz) Environ 7,88 millions de pixels (3744 x 2104 à 50/59,94 Hz) Objectif : f=3,67 – 73,4 mm, F/1,8 à 2.8, zoom optique 20x, diaphragme à iris à 8 lamelles Zoom optique : Zoom optique 20x (40x avec zoom avancé) Zoom numérique : Zoom numérique 20x Distance focale : 3,67 à 73,4 mm, f/1,8 à 2,8, Distance focale équivalente à 35 mm : Environ 30,0 (GA) à 616 mm (T) (50/59,94 Hz) Environ 29,3 (GA) à 601 mm (T) (23,98/25/29,97 Hz) Angle de vue : Fréquence d’image de 59,94/50,00 Hz : Horizontal : 63,3° (GA) à 3,5° (T) Vertical : 38,9° (GA) à 2,0° (T) Fréquence d’image de 29,97/25,00/23,98 Hz : Horizontal : 65,6° (GA) à 3,6° (T) Vertical : 39,8° (GA) à 2,0° (T) Éclairage minimal du sujet : ・Fréquence d’image de 59,94/29,97 Hz : -Environ 3 lux (avec vitesse d’obturation de 1/60 s, cadence de 59,94p et gain de 30,0 dB) -Environ 1,5 lux (avec vitesse d’obturation de 1/30 s, cadence de 59,94p et gain de 30,0 dB) ・Fréquence d’image de 50,00/25,00 Hz : -Environ 2,5 lux (avec vitesse d’obturation de 1/50 s, cadence de 50,00p et gain de 30,0 dB) -Environ 1,3 lux (avec vitesse d’obturation de 1/25 s, cadence de 50,00p et gain de 30,0 dB) Vitesse d’obturation : 1/3 à 1/2000 s (les valeurs spécifiques dépendent de la fréquence d’image et de la cadence) Diaphragme : Ouverture manuelle/automatique Gain : 0,0 dB à 36 dB Filtre à densité neutre (ND) : Intégré (désactivé, 1/2, 1/4, 1/8), actionné par moteur Mode nuit (filtre infrarouge désactivé) : Non Filtre optique passe-bas : Non Balance des blancs : AUTO (AWB), réglage A, réglage B, réglages prédéfinis (lumière du jour : 5600 K*, lumière tungstène : 3200 K*), réglage de la température de couleur (2000 K à 15.000 K), manuel Mise au point : Mode de mise au point : manuel, autofocus continu, autofocus sur le visage/les yeux, suivi Type AF : autofocus hybride, autofocus par contraste Distance de mise au point minimale : 1 cm au plus grand angle, 60 cm sur toute la plage focale Gamma : BT.709 Wide DR, BT.709 Standard, Canon Log 3, Canon 709, PQ, HLG Panoramique et inclinaison : Plage de fonctionnement panoramique : horizontale ±170° Vitesse de fonctionnement panoramique : de 0,1° à 100°/s. (Vitesse maximale en préréglage : 200,00°/s) Plage de fonctionnement de l’inclinaison : verticale -30° à +100° Vitesse de fonctionnement de l’inclinaison : de 0,1° à 100°/s. (Vitesse maximale en préréglage : 180,00 °/s)

Serveur

Format de sortie vidéo : SDI [12G-SDI] / 4:2:2 10 bits 3840 × 2160 : 59,94P, 50.00P, 29,97P, 25.00P, 23,98P 1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF 1280 × 720 : 59,94P, 50,00P 720 × 576 : 50,00i 720 × 480 : 59,94i [3G-SDI] / 4:2:2 10 bits 1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF 1280 × 720 : 59,94P, 50,00P 720 × 576 : 50,00i 720 × 480 : 59,94i Format de sortie vidéo : HDMI [HDMI] / 4:2:2 10 bits 3840 × 2160 : 59,94P, 50.00P, 29,97P, 25.00P, 23,98P 1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF 1280 × 720 : 59,94P, 50,00P 720 × 576 : 50,00i 720 × 480 : 59,94i Format de sortie vidéo : IP [Fréquence d’image 59,94 Hz] 3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 : 59,94 ips, 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits) [Fréquence d’image 29,97 Hz] 3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 : 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits) [Fréquence d’image 50,00 Hz] 3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 : 50,00 ips, 25,00 ips, 12,50 ips, 5,00 ips (4:2:0 8 bits) [Fréquence d’image 25,00 Hz] 3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 : 25,00 ips, 12,50 ips, 5,00 ips (4:2:0 8 bits) [Fréquence d’image 23,98 Hz] 3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 : 23,98 ips, 11,99 ips, 5,99 ips (4:2:0 8 bits) *59,94 ips/50,00 ips uniquement lorsque H.265. – JPEG possède un motif fixe en fonction de la fréquence d’image (le format est fixe et ne peut pas être sélectionné) Résolution : 1280 × 720 59,94/29,97 Hz : 14,99 ips, 50,00/25,00 Hz : 12,50 ips, 23,98 Hz : 11,99 ips Format de sortie vidéo : USB Motion JPEG : 1920 × 1080 59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips 50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips 1280 × 720 59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips 50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips 640 × 360 59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips 50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips YUV : 640 × 360 59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips 50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips Protocole de transmission vidéo : Canon XC, RTSP/RTP, NDI|HX, RTMP/RTMPS, communication standard (série), communication standard (IP), SRT, FreeD Préréglage : Nombre de préréglages : 100 max. (inclut la position par défaut)

Interface

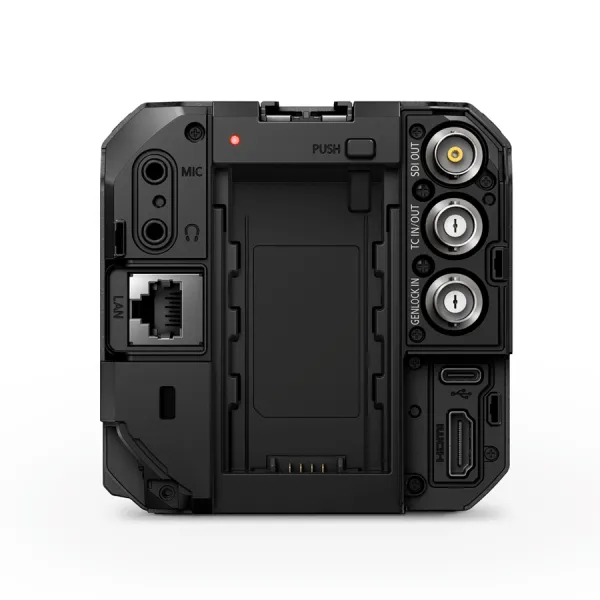

Contrôle des communications : Réseau local, Wi-Fi, série, IR Connecteur réseau : LAN × 1, RJ45, 1000Base-T Terminal SDI OUT : Prise 12G-SDI OUT Jack BNC (sortie uniquement) × 1, 0,8 Vp-p/75 Ω, compatible avec SMPTE ST 2082, 2081, 424, 425, 292, 259, 299, 272 Audio intégré, timecode (VITC/LTC) Prise GEN-LOCK : Jack BNC (sert également de connecteur de sortie pour la synchronisation) Prise TIME CODE : Jack BNC (pour entrée/sortie) Prise HDMI OUT : Connecteur HDMI (type A), audio et vidéo uniquement en sortie Prise RS-422 : Connecteur RJ45 × 1 Prises audio ENTRÉE 1/ENTRÉE 2 : Jack XLR 3 broches (équilibré) ((1) blindage, (2) chaud, (3) froid), deux lignes Sensibilité (MIC) : -60 dBu (centre de volume manuel, pleine échelle-18 dB) Sensibilité (LINE) : +4 dBu (centre du volume manuel, pleine échelle -18 dB) Tension d’alimentation : 48 V CC (résistance de polarisation : 6,8 kΩ) Prise MIC : Mini-jack stéréo ϕ3,5 mm (non équilibré, alimentation secteur prise en charge) Sensibilité (MIC) : -72 dBu (centre de volume manuel, pleine échelle-18 dB) Sensibilité (LINE) : -12 dBV (centre de volume manuel, pleine échelle -18 dB) Tension d’alimentation : 2,4 V CC (résistance de polarisation : 2,2 kΩ) Borne USB : Type C (USB 3.0) x 1

Caractéristiques physiques

Environnement d’utilisation Température 0 °C à +40 °C (+32 °F à +104 °F) Humidité 10 % à 90 % (sans condensation) Alimentation électrique PoE : alimentation électrique PoE++ via un connecteur local (compatible IEEE802.3bt) – PoE et PoE+ ne peuvent pas être utilisés Source d’alimentation externe : 12 V CC (avec l’adaptateur secteur inclus) Consommation Entrée PoE++ : env. 34,4 W*/0,8 A max. (boîtier uniquement) Entrée CC : env. 33,8 W/2,9 A max. (boîtier uniquement) Dimensions (L × H × P) : Environ 176 × 220 × 194 mm (hors protubérances) Poids : Environ 3,1 kg (6,8 lb) (boîtier uniquement) Niveau de bruit : NC35 ou moins

1. Sortie réelle de 3840 × 2160/59,94p. Nombre effectif de pixels : env. 7,9 millions de pixels. 2. NDI est une marque commerciale ou une marque déposée de Vizrt NDI AB aux États-Unis et dans d’autres pays.
